AC SERVO NUTRUNNER

HOME > AC SERVO NUTRUNNER > AC SERVO NUTRUNNER >
기코시스템

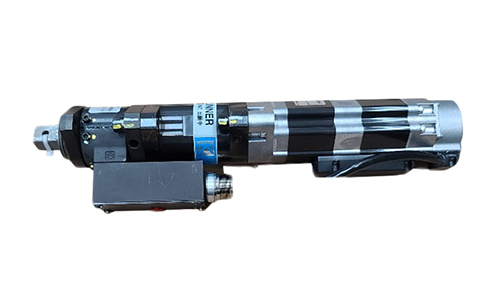

ANZM TYPE스탠다드 타입 너트런너

ANZM TYPE은 기본 스트레이트 타입으로 가장 일반적으로 적용가능한 system에 사용됩니다.

획기적인 모터, 감속기 모두를 소형화, 내구성의 향상을 실현했습니다. 모터부 : 최근 마그네틱 자석을 사용,코일은 몰드 타읍으로 변경하고 소형화 감속기 : 모터 능력 향상을 위해 감속기구의 고효율과 높은 내구성을 구현 토크 센서 : 노이즈 방지 대책을 실시, 토크 정밀도 및 신뢰성 구현
회전수는 저회전 ~ 고회전까지 임의로 설정 할 수 있습니다.

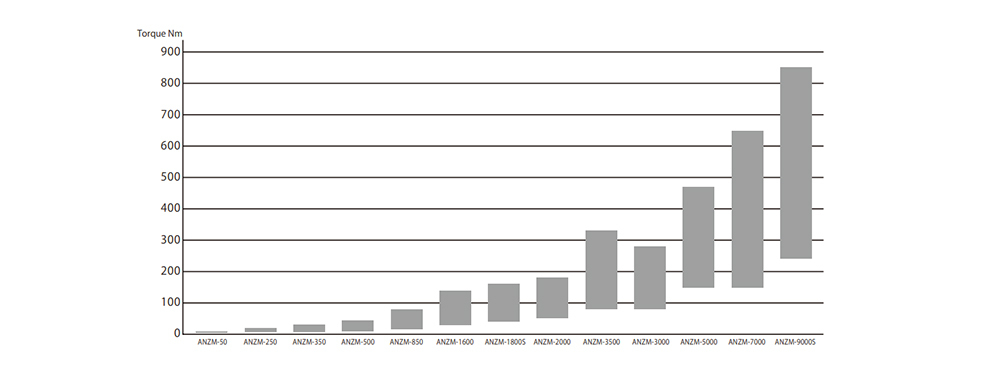

낮은 토크 ~ 높은 토크까지 다양한 토크 범위를 풍부한 기종에서 제공합니다

Specification/Dimension Table

Straight type

Model Max torque[N・m] Maximum rotational speed[rpm] Weight[kg] Drive power supply (AC200V) Supply current capacity Rated value [A rms] Torque sensor model Crosspounding controller
ANZM-50 4.5 1700 1.0 0.6 AZM-100 GSK-14(T4)-E-N2 GSKW-14(T4)-E-N2
ANZM-250 20 310 1.6 0.6 AZM-350
ANZM-350 30 430 2.2 1.2 AZM-350
ANZM-500 45 310 2.2 1.2 AZM-500
ANZM-850 80 420 3.9 2.3 AZM-850
ANZM-1600 140 420 5.0 4.5 AZM-1500 GSK-15(T5)-E-N2 GSKW-15(T5)-E-N2
ANZM-1800S 160 420 5.0 4.5 AZM-2000
ANZM-2000 180 290 5.8 4.5 AZM-2500
ANZM-3500 330 200 10.0 4.5 AZM-4000
ANZM-3000 280 235 9.0 8.5 AZM-4000
ANZM-5000 470 250 10.5 8.5 AZM-7500 GSK-17(T7)-E-N2
ANZM-7000 650 175 10.5 8.5 AZM-7500
ANZM-9000S 850 130 13.9 8.5 AZM-12000S
기코시스템
기코시스템

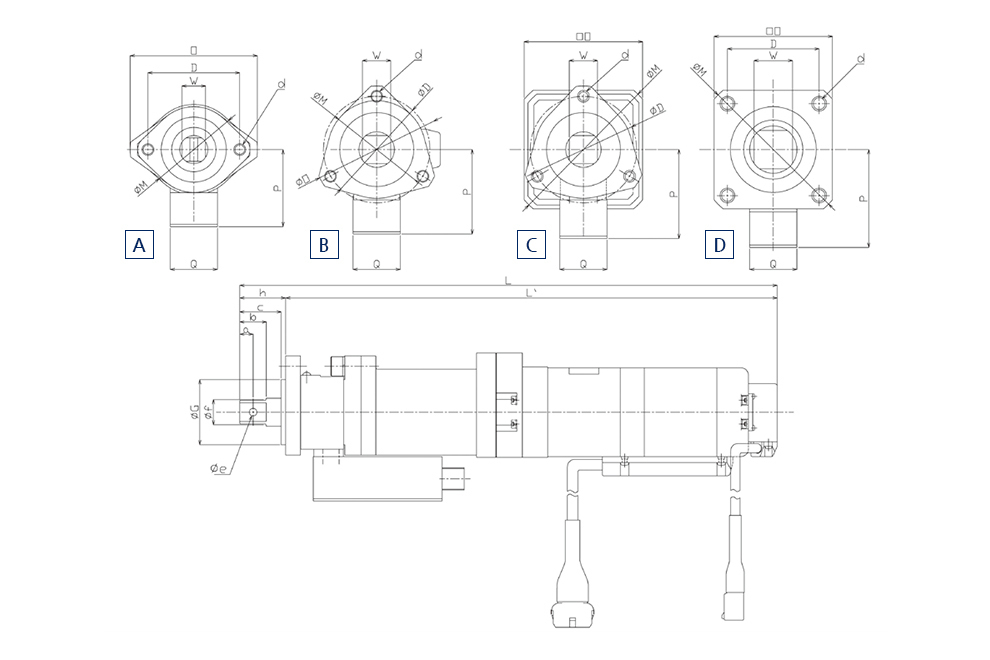

Nut runner model Shape a b c D d e f G L h M O P Q W
Reference
dimension
Tolerance Reference
dimension
ANZM-50 A 5 11 18 51 2-M6 3.2 12 34 -0.025
-0.050
201.4 180.4 21 42 64 52 32 9.52
ANZM-250 A 5 11 18 51 2-M6 3.2 12 34 -0.025
-0.050
231.9 210.9 21 42 64 52 32 9.52
ANZM-350 A 8 16 23 51 2-M6 4.2 17 34 -0.025
-0.050
285.1 259.1 26 42 64 52 32 12.7
ANZM-500 A 8 16 23 51 2-M8 4.2 17 34 -0.025
-0.050
285.1 259.1 26 42 64 52 32 12.7
ANZM-850 A 9 18 28 62 2-M8 5.2 19 44 -0.025
-0.050
297.9 266.9 31 61 80 60 32 15.87
ANZM-1600 A 9 18 28 62 2-M8 5.2 19 44 -0.025
-0.050
363.2 332.2 31 61 80 60 32 15.87
ANZM-1800S A 9 18 28 62 2-M10 5.2 19 44 -0.025
-0.050
363.2 332.2 31 61 80 60 32 15.87
ANZM-2000 B 13 25 36 68 3-M8 5.2 24 50 -0.03
-0.05
412.2 373.2 39 61 82 64 32 19.05
ANZM-3500 B 13 25 36 72 3-M8 5.2 24 50 -0.03
-0.05
417.2 378.2 39 66 86 64 32 19.05
ANZM-3000 C 13 25 36 72 3-M8 5.2 24 50 -0.03
-0.05
418.3 379.3 39 105 80 64 32 19.05
ANZM-5000 D 14.5 30 44 62 4-M10 6.3 32 58 -0.03
-0.05
502.3 454.3 48 105 80 72 32 25.4
ANZM-7000 D 14.5 30 44 62 4-M10 6.3 32 58 -0.03
-0.05
502.3 454.3 48 105 80 72 32 25.4
ANZM-9000S D 14.5 30 44 62 4-M10 6.3 32 58 -0.03
-0.05
494.3 446.3 48 105 80 72 32 25.4
