기코시스템

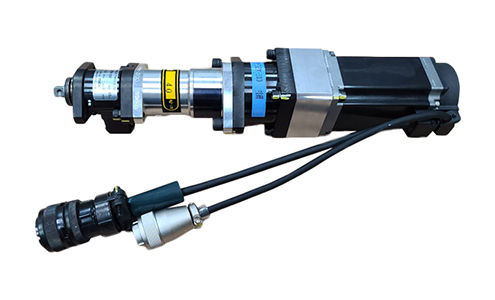

ANCKHM TYPE로보트형 고속 너트런너

ANCKHM TYPE은 클러치형 고속 너트런너로, 특수제작 타입입니다.
최대 250RPM으로 제품 좌면에 볼트를 안착시킬수 있는 너트런너로 C/T에 영향을 많이 받는 공정 및 직교로봇 사용공정에 활용됩니다.

획기적인 모터, 감속기 모두를 소형화, 내구성의 향상을 실현했습니다. 모터부 : 최근 마그네틱 자석을 사용,코일은 몰드 타읍으로 변경하고 소형화 감속기 : 모터 능력 향상을 위해 감속기구의 고효율과 높은 내구성을 구현 클러치 : 토크 튐현상을 물리적으로 방지 토크 센서 : 노이즈 방지 대책을 실시, 토크 정밀도 및 신뢰성 구현
회전수는 저회전 ~ 고회전까지 임의로 설정 할 수 있습니다.

Specification/Dimension Table Special nut runner series

Built-in ball clutch High speed seated high speed straight type Amplifier box separate type

Model Max torque [N・m] Maximum rotational speed [rpm] Weight [kg] Drive power supply (AC200V) Supply current capacity Rated value [A rms] Torque sensor model Seated response speed(criterion) [rpm] Crosspounding controller
ANCKHM-200 20 1500 3.9 3 ATM-350 800 GSK-14(T4)-E1-N2 GSKW-14(T4)-E1-N2
ANCKHM-500 50 1050 7.2 7.2 ATM-850 800 GSK-15(T5)-E1-N2 GSKW-15(T5)-E1-N2
기코시스템
Nut runner model a b c D d e f G L L' h M M' O P Y W
Reference
dimension
Tolerance Reference
dimension
ANCKHM-200 5 11 18 51 2-M6 3.2 12 34 -0.025
-0.050
361 340 21 42 62 86 49 30 9.52
ANCKHM-500 8 16 23 62 2-M8 4.2 17 44 -0.025
-0.050
442 416 26 58 80 86 57 30 12.7

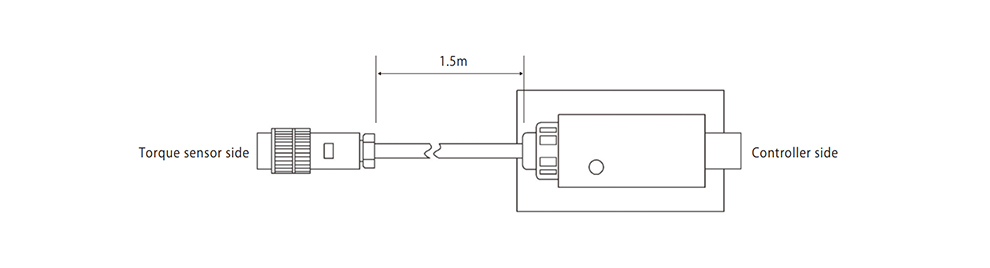

Separate amplifier box

기코시스템
Model Separate amplifie box modelr
ANCKHM-200 TAMC7-1.5
ANCKHM-500
