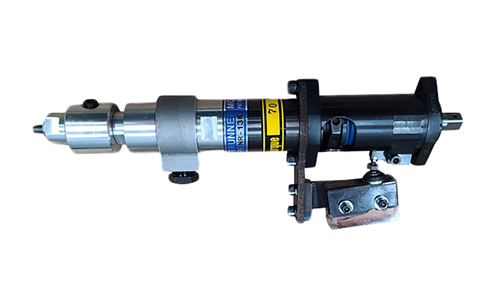

NR-TYPE, NR-K TYPE에어 너트런너
NR형 에어 너트런너는 공압장치의 에어 공급만으로 동작하는 너트런너입니다.
특히 컴팩트하게 설계되고, 경량화를 도모하여 유지,보수의 용이성을 상당히 고려한 제품입니다.
일반적으로 에어 공급 압력을 조절하여, 일정부분 토크제어가 가능합니다.
기켄사의 설계적 기술이 결합되어, 부 토크의 편차가 적고 정밀함
물리적 타격이 없는 감속기 기술을 사용하여, 제품의 내구성이 높음
볼트류에 직접 충격을 주지 않기 때문에, 제품의 변형 및 파손이 없음
진동, 충격이 없으므로 작업자 편의
소음이 적음
토크 하한 감지장치 부착으로 체결 토크의 확인이 가능

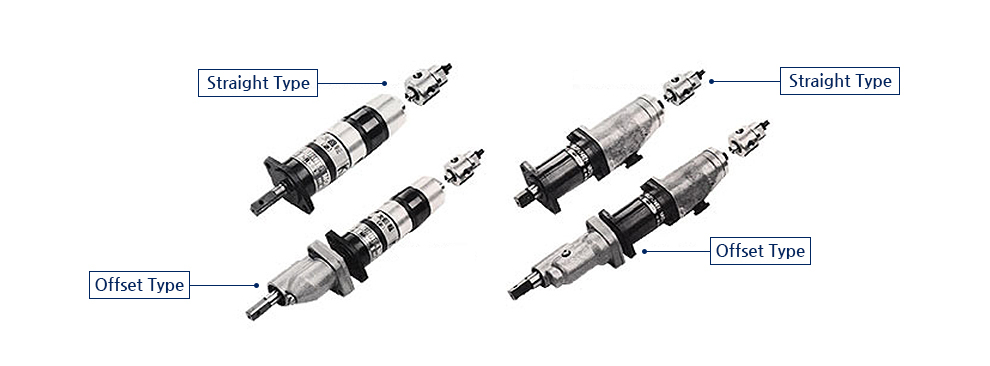

NR type 너트런너 Stall type
Performance
| Model number | No-load speed (R.P.M.) | Standard tightening torque (kg-m) | Airconsumption (㎥/min) | Hose connection screw size(PF) | Weight(kg) | |
|---|---|---|---|---|---|---|
| NR-8S (L) | 520 | 0.75 | 0.25 | ¼ | 0.6 | 1.2 |
| NR-13S (L) | 290 | 1.4 | ||||
| NR-24 (L) | 300 | 2.5 | 0.33 | 1.0 | 1.5 | |
| NR-30 (L) | 230 | 3.0 | 1.1 | 1.7 | ||
| NR-43 (L) | 390 | 4.1 | 0.65 | ⅜ | 2.0 | 2.7 |
| NR-52 (L) | 320 | 4.9 | ||||
| NR-65 (L) | 260 | 6.1 | 2.9 | |||
| NR-75 (L) | 230 | 7.0 | ||||
| NR-88 (L) | 260 | 8.5 | 0.90 | ⅜ | 3.7 | 4.8 |
| NR-100 (L) | 220 | 10.0 | ||||
| NR-130 (L) | 180 | 12.5 | ||||
| NR-160 (L) | 145 | 15.2 | 4.1 | 6.0 | ||
| NR-200 (L) | 115 | 19.5 | ||||
※ 공기압력 4.5kg/㎠ 시의 토오크값은 상기수치의 약 13% up,
회전수는 약 6% up이 됩니다.
※ 공기압력 5kg/㎠ 시의 토오크값은 상기수치의 약 25% up, 회전수는 약 12% up이 됩니다.

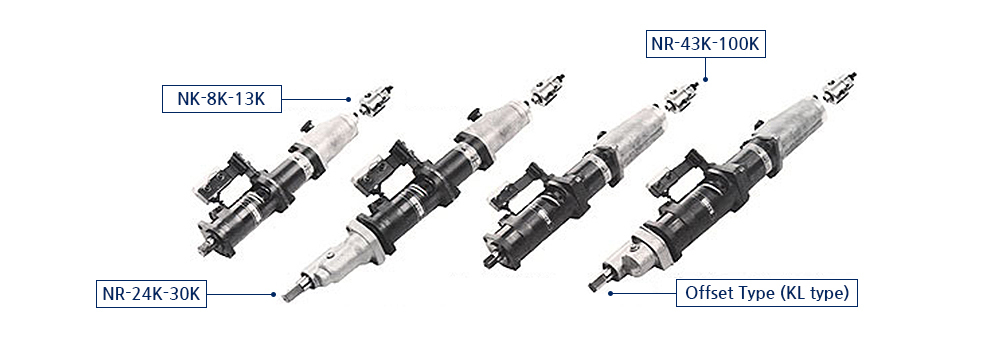

NR-K/NR-T torque checker Nutrunner lower extremity detection system
Performance
| Model number | No-load speed (R.P.M.) |
Lower limit check torque range (kg-m) |
Tightening torque (kg-m) | Air consumption (㎥/min) |
Hose connection screw size (PF) |
Weight(kg) | |
|---|---|---|---|---|---|---|---|
| NR-8K(L) | 520 | 0.3 - 0.75 | 7.5 | 0.25 | 1/4 | 1.6 | 2.2 |
| NR-13K(L) | 290 | 0.5 - 1.3 | 1.4 | ||||
| NR-24K(L) | 300 | 1.1 - 2.5 | 2.5 | 0.33 | 2.2 | 2.9 | |
| NR-30K(L) | 230 | 1.8 - 2.5 | 3.0 | 2.2 | 3.0 | ||
| NR-43K(L) | 390 | 2.5 - 4.1 | 4.1 | 0.65 | 3/8 | 3.9 | 4.5 |
| NR-52K(L) | 320 | 3.5 - 4.9 | 4.9 | 3.9 | 4.8 | ||
| NR-65K(L) | 260 | 4.5 - 6.1 | 6.1 | 3.9 | 4.8 | ||
| NR-75K(L) | 230 | 5.5 - 7.0 | 7.0 | 4.8 | 5.9 | ||
| NR-88K(L) | 260 | 6.5 - 8.5 | 8.5 | 0.90 | 3/8 | 6.3 | 7.5 |
| NR-100K (L) | 220 | 7.5 - 9.0 | 10.0 | 6.3 | 7.5 | ||
※ 공기압력 4.5kg/㎠ 시의 토오크값은 상기수치의 약 13% up, 회전수는 약 6% up이 됩니다.
※ 공기압력 5kg/㎠ 시의 토오크값은 상기수치의 약 25% up, 회전수는 약 12% up이 됩니다.
